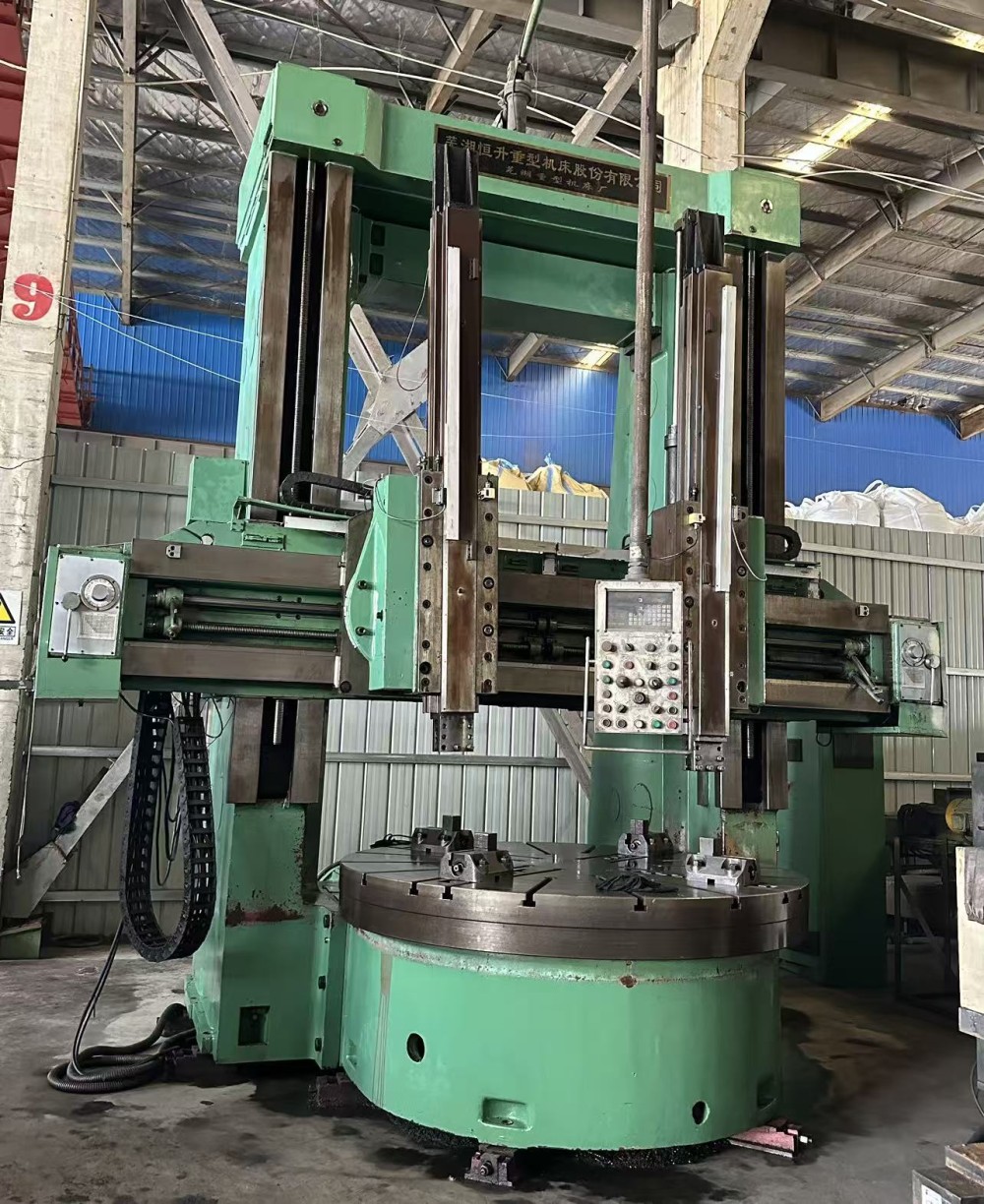

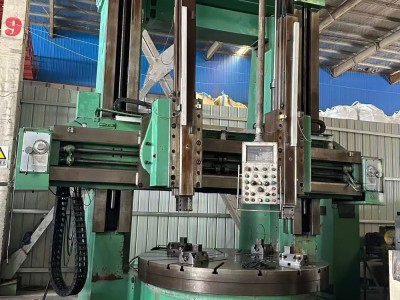

C5225-H（2.6m×1.4m）双柱立式车床产品详细属性
一、基础档案
设备名称：双柱立式车床
型号：C5225-H最大车削直径2500mm
控制方式：数显（非全数控），手动+电动进给，信和SDSMS数显系统
精度等级：普通精度
用途：金属切削机床
适用范围：通用
适用行业：冶金、矿山、风电、工程机械、压力容器、泵阀、重型装备、钢结构
动力类型：电力传动（主电机+各进给电机，液压辅助）
结构形式：双柱龙门式（双柱立式）
刀架数量：左右两个垂直刀架（双刀架），均带水平滑枕、垂直滑枕，可手动/电动进给
工作台形式：回转圆工作台（卡盘式，四爪压板夹紧，无顶尖）
导轨类型：硬轨（矩形滑动导轨，淬硬磨削导轨）
出厂日期：2013年
防护等级：IP54
电源：380V，三相，50Hz
二、核心加工参数
最大车削直径：2500mm（龙门通过最大2600mm）
最大工件高度：1400mm
工作台直径：2250mm
工作台T型槽：径向T型槽，共8条，T型槽尺寸36mm
最大工件承重：10T
工作台转速范围：0.8-63r/min，16级机械变速
垂直刀架水平行程：1250mm
垂直刀架垂直行程：800mm
滑枕行程：300mm
进给量：水平、垂直进给均为多级手动可调，电动快移+手动微调，数显读数
锥度装置：带靠模锥度机构
刀杆最大截面：40×40mm
三、电机与电气
主拖动电机（工作台电机）：55kW
左右刀架快移电机各：2.2kW
液压站电机：4kW
冷却泵电机：0.75kW
润滑泵电机：0.37kW
总装机容量：约75kVA
数显系统：信和SINO SDS?MS两轴数显，左右刀架分别数显
电气柜：独立落地电气柜，德力西元器件，带PLC逻辑控制（非CNC数控）
四、整机尺寸与重量
整机外形尺寸：约5180×4600×4952mm
整机净重：约41吨
五、配套与附件
标配：四套压板螺栓、卡爪压板、操作手轮、冷却系统、稀油集中润滑系统、独立液压站、地脚螺栓；
无侧铣头、无刀库；
带维修爬梯、安全护栏、照明装置；
附件：操作手册、润滑原理图，电气原理图。
