云南合信源机床有限责任公司（原云南磨床厂，COSIS品牌）
型号：M7132×20
出厂编号：Z201106002
类型：卧轴矩台液压平面磨床
供电：380V三相交流电
2. 工作台参数
台面宽度：320mm
有效磨削长度：2000mm
纵向驱动：液压无级调速，速度0.1-12m/min
横向进给：液压自动间歇进给+手动微调
垂直进给：手动微量进给，最小刻度0.01mm
最大承载：500kg

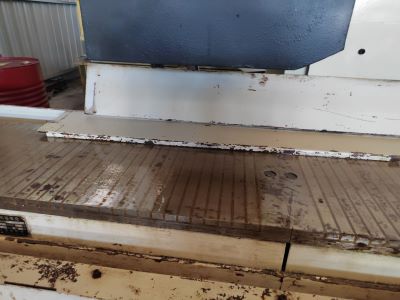

台面配置：电磁吸盘+T型槽，淬硬铸铁导轨，压力强制润滑
3. 磨头与砂轮参数
主轴形式：卧式精密动压滑动轴承
砂轮规格：外径350mm×宽度40mm×内径127mm
主轴转速：1440r/min
横向行程：350mm
垂直升降行程：380mm
最大加工工件高度：380mm
主轴电机：7.5kW
油泵电机：4kW
总装机功率：11.5kW
模式功能：手动/液压进给切换，液压锁紧
4. 精度参数
300mm内平行度：0.005mm
全长平面度：≤0.02mm
表面粗糙度：Ra0.32~0.8μm
重复定位精度：±0.01mm
配套：砂轮在线修整机构
5. 整机及配置
外形尺寸：3870mm×1950mm×2400mm
整机净重：约6000kg
床身：整体重型铸铁，刚性抗震
系统配置：磨削液冷却循环、风琴防尘防护罩、集中自动润滑、施耐德/正泰电气元件、过载短路保护、砂轮安全防护罩、磨头快速升降、电磁吸盘充退磁
6. 适用范围
可加工碳钢、合金钢、铸铁、模具钢等黑色金属，用于平板、模具镶块、机械导轨等平面零件加工。

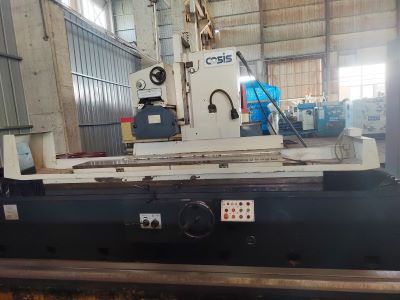

本设备为云南合信源M7132×20卧轴矩台平面磨床，采用液压驱动，整体铸铁床身刚性好、抗震性强。工作台宽320mm、有效长度2000mm，纵向无级调速运行平稳，横向可自动进给，垂直进给精度0.01mm，标配电磁吸盘，最大承重500kg。设备主轴精度高，总功率11.5kW，磨削精度稳定，配备冷却、防尘、自动润滑及安全保护装置，适用于模具、机械零部件等黑色金属工件的精密平面加工。
